Naked-eye 3D — это технология создания визуального эффекта объёма без очков и без специальных устройств. Чаще всего такой контент показывают на больших LED-экранах, особенно на угловых фасадных экранах, где объект кажется находящимся внутри здания или, наоборот, «вылетающим» за пределы экрана.
Такие ролики нельзя рассматривать как обычную 3D-анимацию, которую просто запускают на большом экране. Контент изначально создаётся под конкретную геометрию LED-экрана, его угол, размеры, разрешение и основную точку просмотра зрителей.

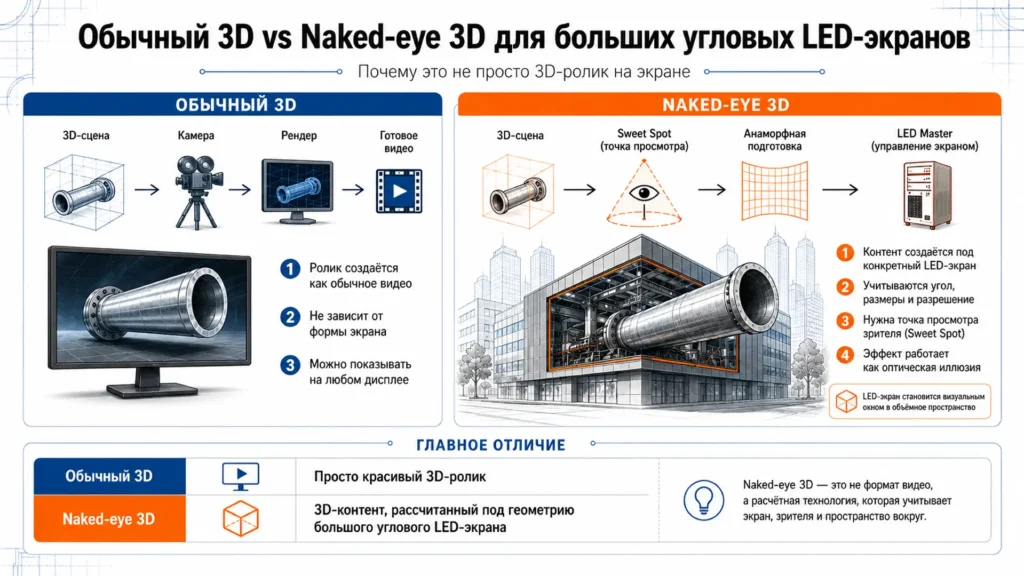

Чем Naked-eye 3D отличается от обычного 3D
На первый взгляд кажется, что это просто «ещё один вид 3D-графики». Но на самом деле разница принципиальная.
Обычный 3D
В классической 3D-анимации всё относительно просто:
3D-сцена → камера → рендер → готовый видеоролик
Например, мы моделируем трубу, кран, помещение, добавляем свет, материалы, а затем рендерим красивый ролик в формате 1920×1080 или 3840×2160. После этого видео можно показать на мониторе, телевизоре, сайте, в YouTube или на экране в зале.
Такой ролик уже сам по себе закончен. Он не зависит от того, на каком экране его будут смотреть и откуда именно его будут смотреть.
Naked-eye 3D
В случае с Naked-eye 3D задача другая. Здесь нужно не просто сделать красивый ролик, а создать иллюзию объёма на реальном физическом LED-экране.
То есть мы уже думаем не только о сцене, но и о том:
- какой формы экран;
- есть ли у него угол или изгиб;
- где будет стоять зритель;
- под каким углом он увидит изображение;
- как сделать так, чтобы объект выглядел объёмным именно из этой точки.
Именно поэтому Naked-eye 3D — это не просто «красивая 3D-анимация», а связка из 3D-дизайна, геометрии экрана и оптической иллюзии.
Почему Naked-eye 3D выглядит объёмным без очков
Наш мозг воспринимает глубину не только за счёт бинокулярного зрения, но и за счёт других признаков:
- перспективы;
- теней;
- перекрытия объектов;
- изменения масштаба;
- глубины пространства;
- движения объекта к зрителю;
- сходящихся линий.
Когда всё это правильно собрано в одной композиции, возникает ощущение, что экран — это не плоская поверхность, а окно в другое пространство.
Например, если на угловом LED-экране показать виртуальный цех, а затем трубу, которая постепенно приближается и выходит за границы рамки, зрителю кажется, что труба действительно находится внутри конструкции и движется наружу.
Это и есть ключевой эффект Naked-eye 3D.

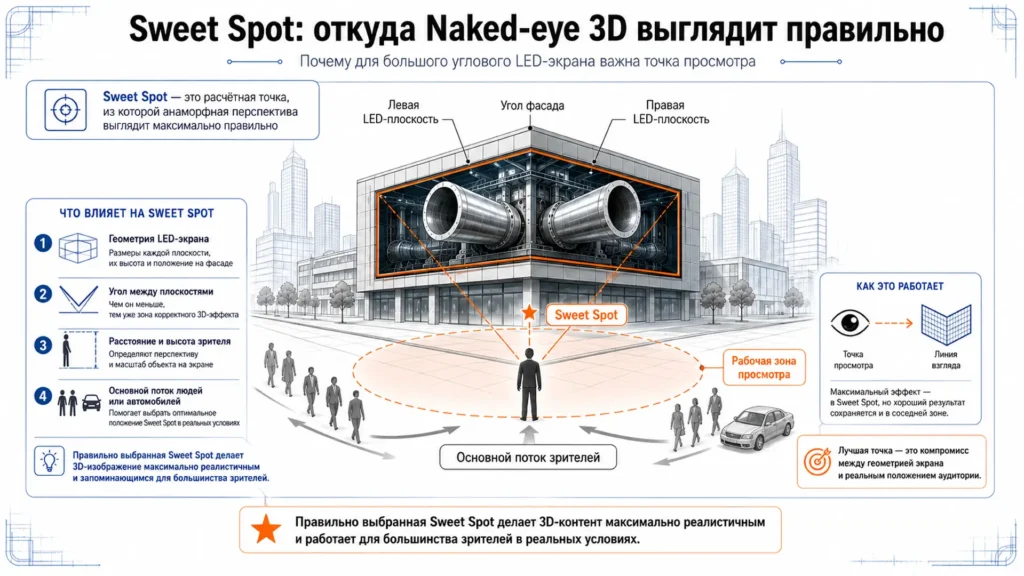

Почему для Naked-eye 3D нужна конкретная точка просмотра
Это один из самых важных моментов.
Чтобы иллюзия работала, сцена рассчитывается из конкретной точки, где, по задумке, должен находиться основной зритель. Эту точку часто называют:
- Sweet Spot
- Viewing Point
- Eyepoint
Проще говоря, это основная точка наблюдения, из которой перспектива выглядит правильно.
Почему это важно
Представьте, что вы смотрите в окно. Если вы стоите прямо перед ним, вы видите пространство одним образом. Если отойдёте далеко в сторону, картина изменится.
В реальной жизни это нормально, потому что мир настоящий, и перспектива пересчитывается у нас естественным образом.
Но LED-экран показывает статичную заранее рассчитанную картинку. Он не знает, где вы стоите. Поэтому вся иллюзия создаётся под одну приоритетную точку просмотра.
Если 3D-художник рассчитает сцену под человека, который стоит, например, напротив угла экрана на определённой дистанции, то именно из этой позиции объект будет выглядеть максимально объёмным и убедительным.

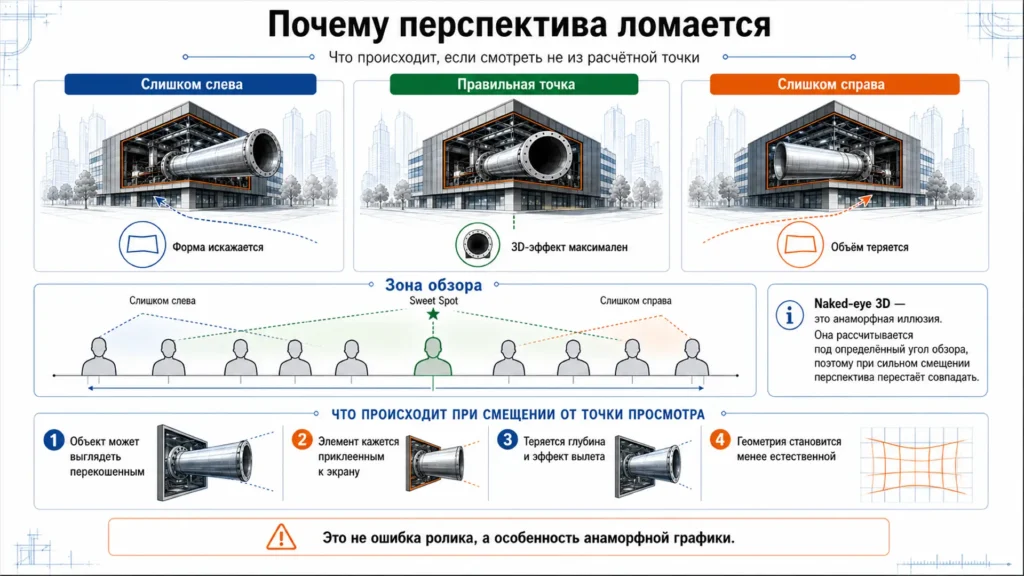

Почему перспектива «ломается»
Клиенты часто задают вопрос: если эффект такой впечатляющий, почему на фото или видео с другого ракурса он уже выглядит не так?
Ответ очень простой: анаморфная иллюзия работает корректно только из рассчитанной зоны обзора.
Что значит «ломается перспектива»
Когда человек уходит слишком далеко влево, вправо, ближе или дальше от расчетной точки, изображение перестаёт совпадать с той перспективой, под которую оно было создано.
Из-за этого объект может выглядеть:
- перекошенным;
- слишком вытянутым;
- сплющенным;
- визуально «приклеенным» к стене;
- менее объёмным;
- неправильно выходящим из экрана.
Это не ошибка рендера и не признак плохого качества. Это естественное свойство анаморфной графики.
По сути, Naked-eye 3D — это контролируемая оптическая иллюзия. А любая иллюзия работает лучше всего из заранее рассчитанного ракурса.
От чего зависит выбор основной точки просмотра
Точку просмотра нельзя выбрать просто «на глаз» или исключительно по желанию дизайнера. Она зависит сразу от нескольких факторов.

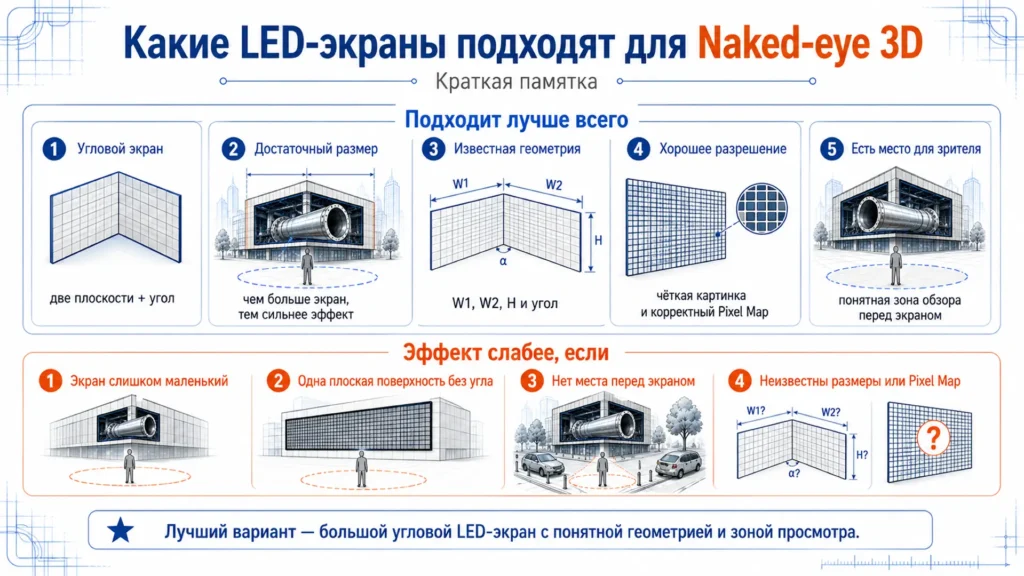

1. Геометрия самого экрана
Имеет значение:
- ширина каждой LED-плоскости;
- высота экрана;
- угол между сторонами;
- форма конструкции;
- положение экрана на фасаде;
- наличие выступов, колонн, соседних объектов.
Если это угловой LED-экран, его реальный угол становится частью иллюзии. Именно поэтому такие экраны особенно хорошо подходят для Naked-eye 3D: они помогают создать ощущение настоящей глубины.
2. Основной поток зрителей
Важно понимать, откуда экран чаще всего будут смотреть люди:
- с тротуара;
- с площади;
- с дороги;
- с парковки;
- со стороны входной группы;
- из автомобилей.
Нет смысла строить идеальный эффект для точки, где никто не бывает. Поэтому при проектировании обычно анализируют, где находится основной поток зрителей, и уже под эту зону подбирают Sweet Spot.
3. Тип самого объекта
Некоторые объекты особенно эффектно смотрятся только с определённого ракурса.
Например, если речь идёт о трубе, то очень важно, чтобы зритель хорошо видел её торец. Именно торец трубы даёт мощное ощущение объёма и глубины. Если ракурс слишком боковой, этот эффект становится слабее.

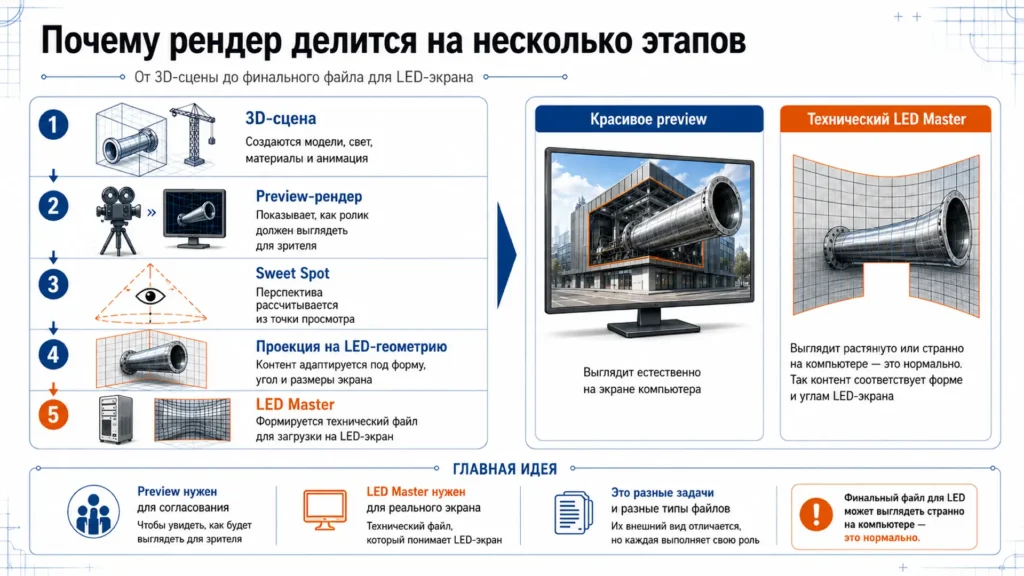

Почему Naked-eye 3D часто делают в несколько этапов
Ещё одна важная особенность технологии — финальный контент для LED-экрана редко создаётся в один шаг.
Многих удивляет, что сначала делается один вид рендера, потом второй, а иногда и дополнительные технические проходы. Но для Naked-eye 3D это нормальный рабочий процесс.
Этап 1. Создание 3D-сцены
На этом этапе строится сама графика:
- моделируется объект;
- создаётся окружение;
- настраиваются материалы, свет и анимация;
- формируется режиссура движения.
Это может быть труба, кран, интерьер виртуального цеха, логотип, технические элементы и т. д.
Этап 2. Preview-рендер с точки зрителя
Далее ставится виртуальная камера в Sweet Spot — туда, где должен находиться основной зритель.
Из этой точки создаётся предварительный рендер, который нужен для проверки идеи:
- хорошо ли считывается объём;
- достаточно ли сильный эффект «вылета»;
- не слишком ли агрессивная перспектива;
- насколько убедительно выглядит объект.
Этот файл удобно показывать клиенту, потому что он отражает то, как эффект должен восприниматься зрителем.
Этап 3. Проекция на геометрию реального LED-экрана
После утверждения концепции контент адаптируется под конкретную физическую форму экрана.
На этом этапе учитываются:
- реальный угол фасада;
- размеры плоскостей;
- native resolution LED;
- раскладка пикселей;
- формат вывода на контроллер.
Этап 4. Финальная развёртка для LED
Затем изображение подготавливается в виде технического master-файла для экрана.
Важно понимать: этот файл может выглядеть на обычном компьютере странно, растянуто или искажённо. Это нормально. Потому что его задача — не красиво смотреться на ноутбуке, а правильно работать на реальном LED-экране.
Когда такой файл выводится на физический экран и зритель смотрит с нужной точки, искажения компенсируются, и мы видим красивый объёмный эффект.
Почему финальный файл для LED может выглядеть «неправильно»
Это один из самых частых вопросов.
Часто клиент видит технический финал и удивляется:
«Почему изображение кривое? Почему оно растянуто? Почему всё не как в красивом превью?»
Ответ в том, что финальный LED-master — это уже не клиентская картинка, а технически подготовленный контент, адаптированный под геометрию экрана.
То есть:
- превью показывает, как всё должно выглядеть для зрителя;
- технический master показывает, что именно нужно подать на LED, чтобы зритель увидел правильный эффект.
Это две разные задачи, и именно поэтому они часто решаются в разных этапах.
Можно ли использовать готовую 2D-анимацию внутри Naked-eye 3D
Да, можно.
Например, логотип, титры, packshot, интерфейсные элементы, графические подсветки и некоторые декоративные детали часто создают отдельно — в DaVinci Resolve, After Effects или других программах — и потом используют в 3D-сцене как элементы с альфа-каналом.
Это нормальный и широко применяемый workflow.
Но важно понимать: главный объект, который создаёт основной 3D-эффект, обычно лучше делать как настоящий 3D-объект, а не как плоский ролик на плоскости.
Например, если главный герой ролика — труба, которая должна разворачиваться к зрителю и «выходить» из экрана, её лучше делать именно как полноценную 3D-модель. Тогда сохраняются:
- настоящий объём;
- корректная перспектива;
- внутренняя часть трубы;
- отражения;
- тени;
- глубина при приближении к зрителю.
Это особенно важно для сложных промышленных и продуктовых сцен.

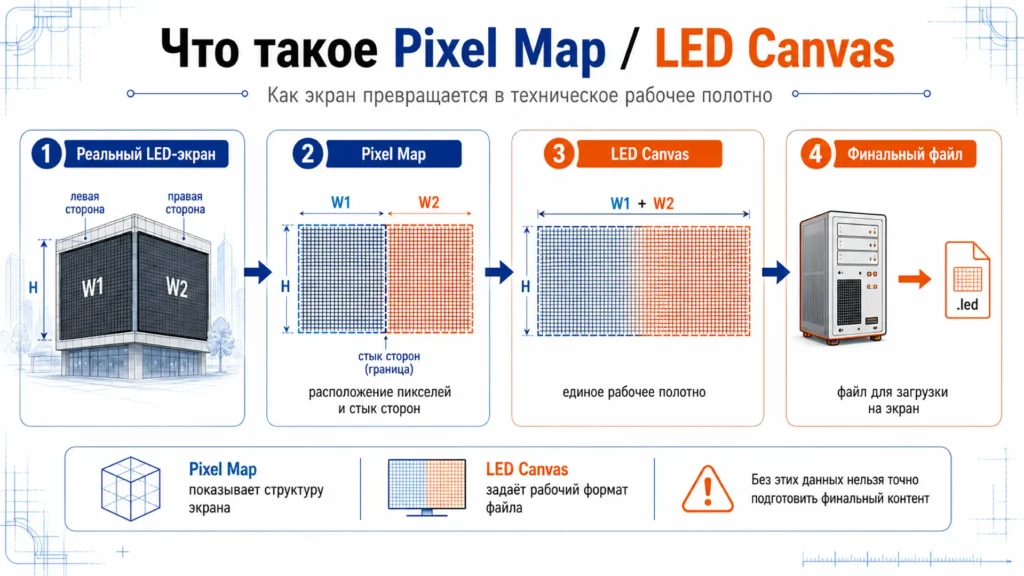

Почему Naked-eye 3D требует точных технических данных
Чтобы эффект действительно сработал, недостаточно просто сделать красивую графику. Нужно заранее знать параметры площадки.
Обычно для работы требуются:
- точные размеры экрана;
- угол между гранями;
- высота установки;
- фактическое разрешение каждой поверхности;
- схема пиксельной карты;
- фото или 3D-модель фасада;
- понимание основных точек просмотра.
Без этих данных можно сделать эффектный ролик в теории, но на реальном объекте он может выглядеть совсем не так, как ожидалось.
Именно поэтому производство Naked-eye 3D всегда находится на стыке креатива и инженерии.

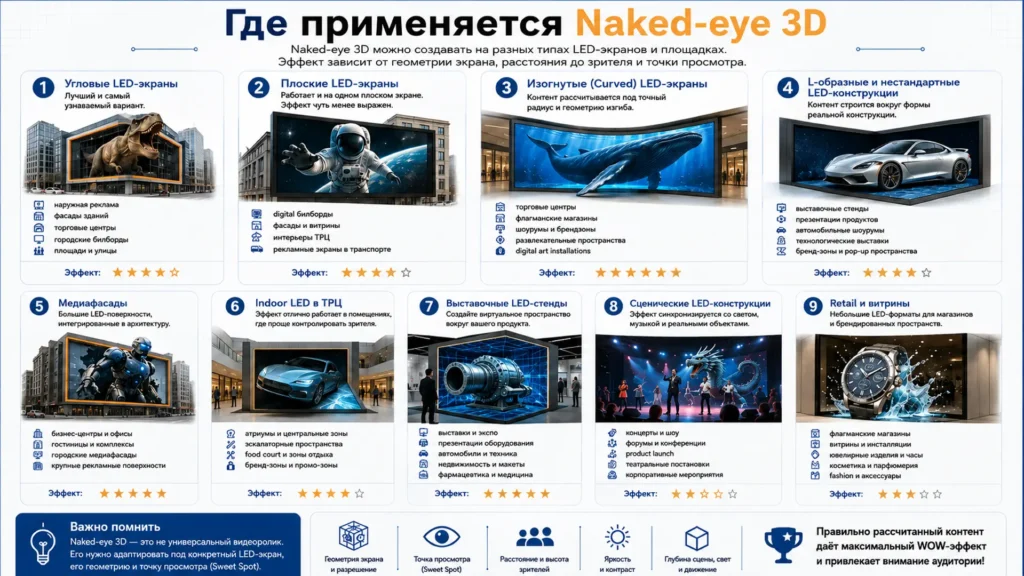

Кому подходит Naked-eye 3D
Эта технология особенно эффективна для:
- промышленных брендов;
- девелоперских проектов;
- строительных материалов;
- автопрома;
- техники и электроники;
- продуктовых запусков;
- выставок и городских экранов;
- имиджевых кампаний с высоким WOW-эффектом.
Особенно хорошо Naked-eye работает там, где нужно показать:
- масштаб;
- форму продукта;
- движение;
- глубину;
- технологичность;
- премиальность бренда.
Для производителей труб, металлоконструкций, строительных материалов и крупных промышленных компаний это может быть очень сильный формат презентации.
Итог
Naked-eye 3D — это не просто обычная 3D-анимация на большом экране. Это специальная технология, в которой эффект объёма создаётся за счёт:
- точной перспективы;
- геометрии реального LED-экрана;
- правильно выбранной точки просмотра;
- специальной подготовки финального файла под экран.
Именно поэтому:
- нужен Sweet Spot;
- перспектива может ломаться с других ракурсов;
- рендер часто делится на несколько этапов;
- техническая подготовка для LED так же важна, как и сама графика.
Если всё сделано правильно, зритель получает сильный и запоминающийся эффект: объект выглядит так, будто он действительно находится внутри фасада или выходит за пределы экрана.
И в этом — главная сила Naked-eye 3D: он превращает обычный LED-экран в визуальный аттракцион, который невозможно не заметить.
