Разработка Naked-eye 3D анимации для LED-экранов
Мы создаём 3D-контент в формате Naked eye реалистичную визуальную иллюзию настоящего объёма, глубины и выхода объектов за физические границы LED-экрана.
Что такое Naked-eye 3D
Naked eye 3D — это технология создания визуального эффекта объёма, который человек воспринимает невооружённым глазом.
Наиболее известный формат применения — большие наружные LED-экраны и медиафасады.
За счёт специально рассчитанной перспективы плоский или угловой экран визуально превращается в пространство:
виртуальную комнату, производственный цех, витрину, тоннель, контейнер, сцену или другое окружение.
Объекты внутри этого пространства получают визуальную глубину и могут создавать ощущение, что они физически выходят за пределы здания.

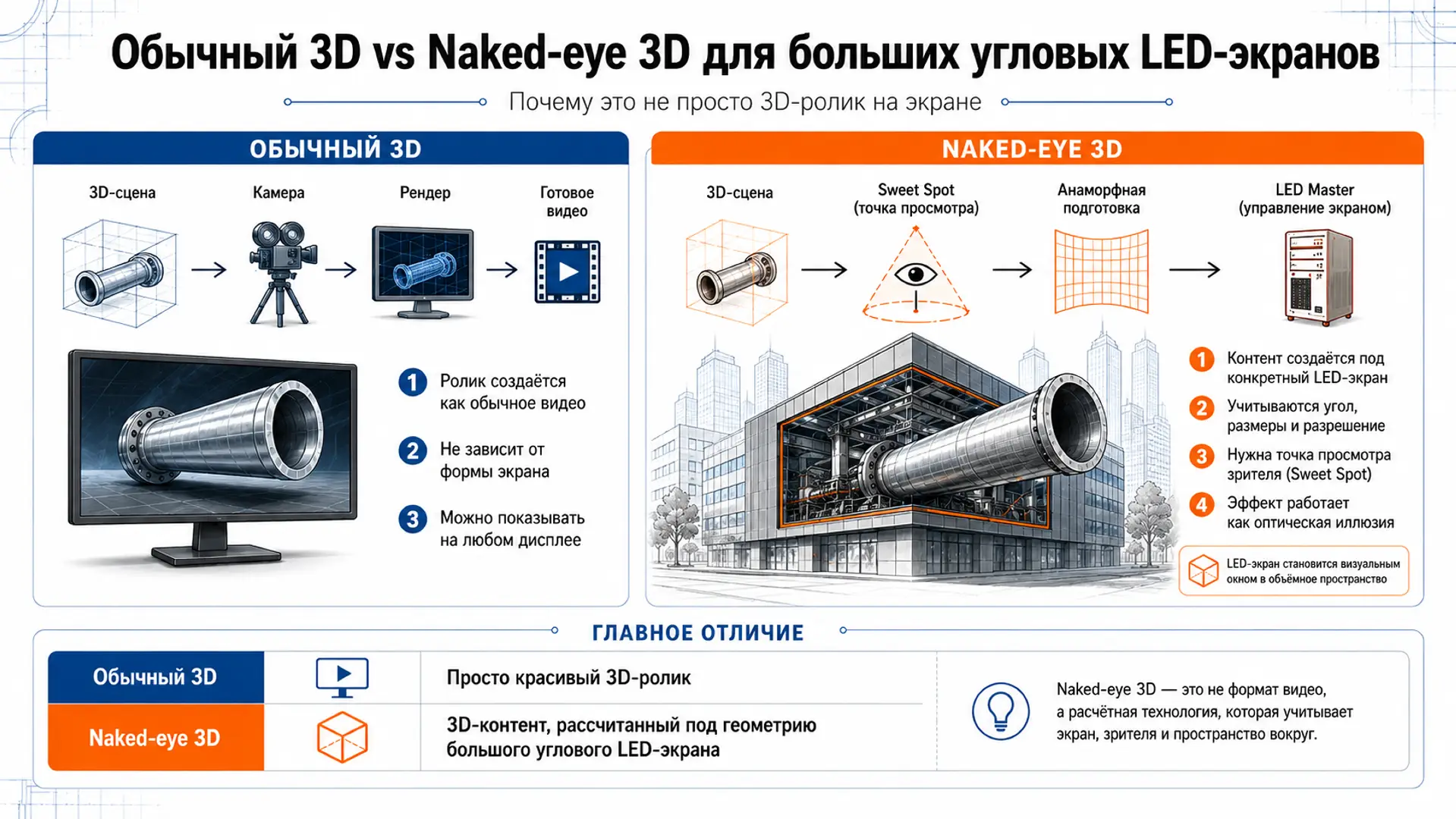

Naked eye 3D это не просто обычный ролик
В обычной 3D-анимации создаётся сцена, ставится камера и рендерится готовое видео. Такой ролик можно показывать практически на любом экране.
Naked-eye 3D работает иначе: контент сразу создаётся под конкретный LED-экран в котором учитываются:
- размеры и форма экрана;
- угол между LED-плоскостями;
- разрешение и Pixel Map;
- расположение экрана;
- расстояние до зрителей;
- основная точка просмотра.
Поэтому Naked-eye 3D нельзя без адаптации перенести на другой экран — при изменении формы, размеров или угла перспектива и 3D-эффект могут нарушиться.

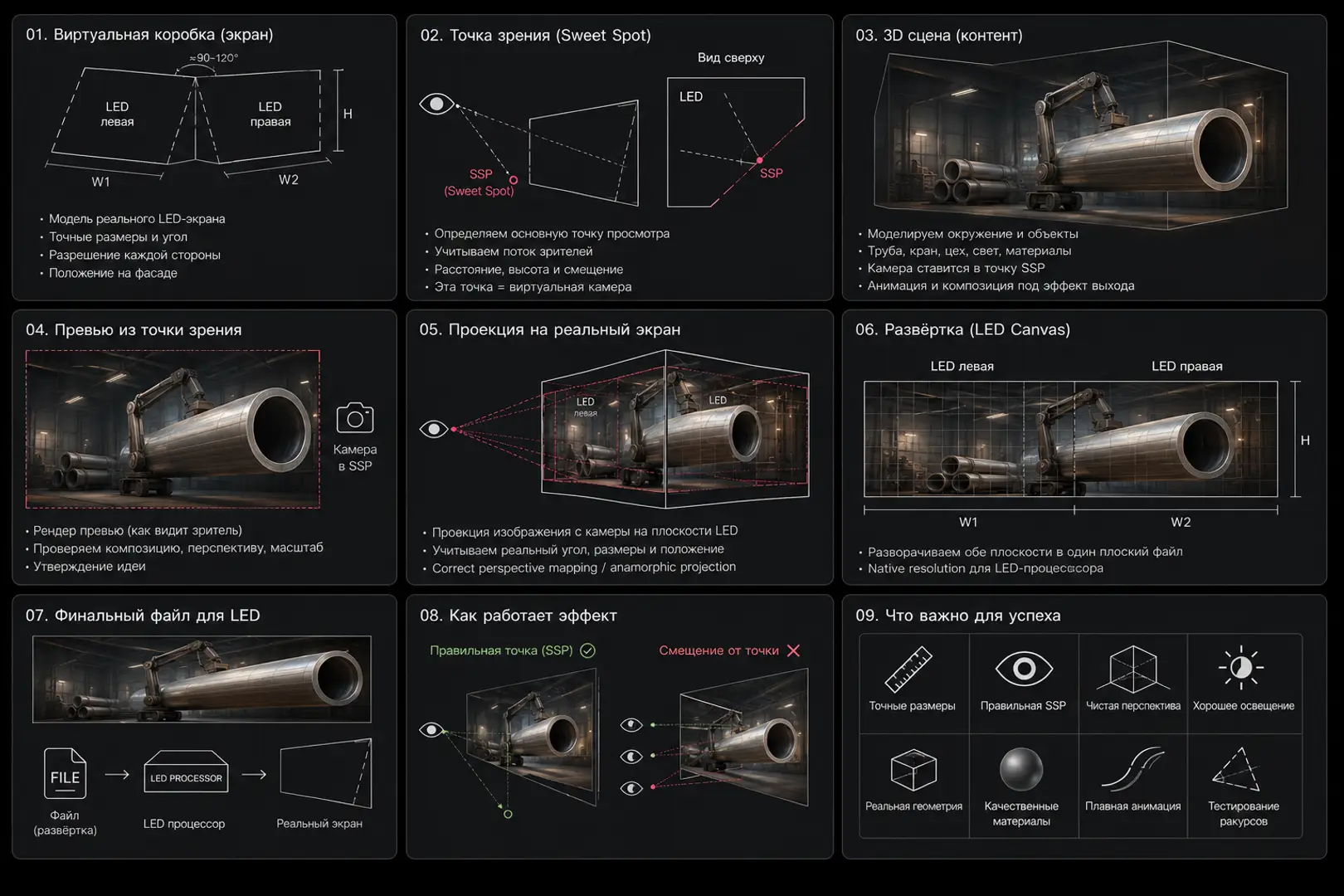

ЭТАПЫ РАБОТЫ С НАМИ НАД ПРОЕКТОМ NAKED-EYE 3D
Мы сопровождаем проект на всех этапах — от первичного брифа, анализа LED-площадки и подготовки коммерческого предложения до разработки концепции, 3D-производства, технической адаптации, согласований и финального запуска контента на LED-экране.
1. Бриф и постановка задачи
Получаем информацию о бренде, продукте, целях проекта, площадке и желаемом визуальном эффекте. Определяем формат, сроки и основные задачи Naked-eye 3D ролика.
2. Получение параметров LED-экрана
Запрашиваем размеры, форму, угол между LED-плоскостями, разрешение, Pixel Map и технические требования площадки. Эти данные необходимы для точного расчёта 3D-эффекта.
3. Анализ площадки и Sweet Spot
Изучаем расположение экрана, расстояние до аудитории, пешеходные и автомобильные потоки. Определяем оптимальную точку просмотра — Sweet Spot.
4. Коммерческое предложение и договор
Формируем стоимость, сроки и этапы производства. После согласования фиксируем техническое задание и запускаем проект в работу.
5. Концепция и раскадровка
Разрабатываем идею, сценарий и storyboard. Продумываем виртуальное пространство, движение объектов и ключевой момент, создающий WOW-эффект выхода за пределы экрана.
6. 3D-моделирование и Previsualization
Создаём цифровую модель LED-экрана, 3D-объекты и окружение. Собираем предварительную анимацию и проверяем композицию и перспективу из Sweet Spot.
7. Производство 3D-анимации
Прорабатываем модели, материалы, свет, отражения, анимацию и VFX. Создаём финальную CGI-сцену с необходимой глубиной и реалистичностью.
8. Preview и согласование
Рендерим Preview из расчётной точки просмотра — так, как будущий эффект должен восприниматься зрителем. Согласовываем движение, масштаб, материалы и композицию.
9. Anamorphic Mapping и LED Master
Утверждённую сцену под реальную геометрию LED-экрана. Адаптируем контент по Pixel Map и формируем LED Canvas / LED Maste в native resolution площадки.
10. Тестирование и сдача проекта
Проверяем перспективу, стыки LED-плоскостей, качество изображения и технические параметры файла. Передаём финальный Screen-ready Master для загрузки и запуска на LED-экране.
Для корректного производства Naked-eye 3D ролик рассчитывается под конкретный LED-экран. Поэтому до начала 3D-производства заказчику необходимо запросить у владельца или технического менеджера LED-площадки следующие данные:

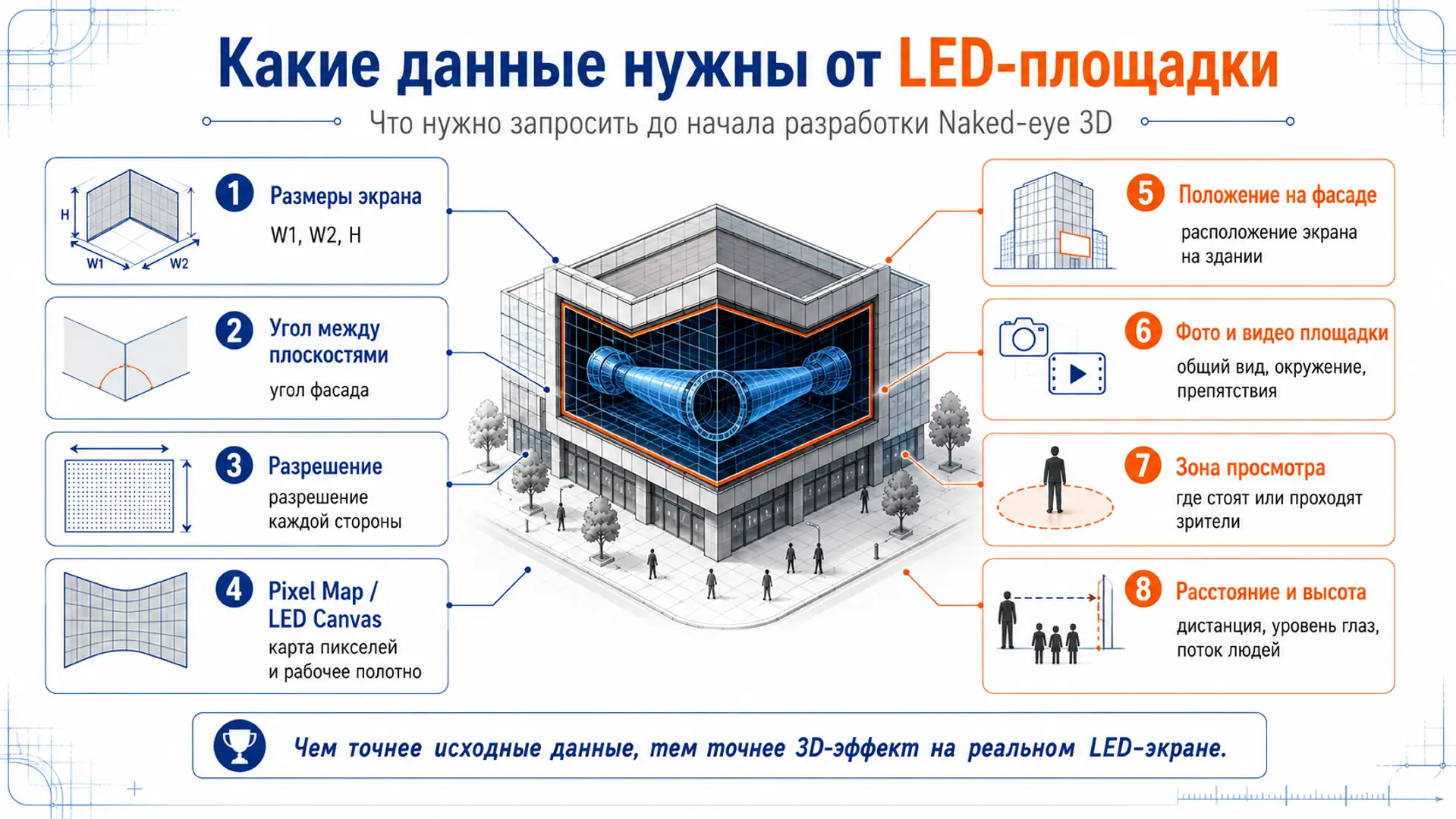

Технические параметры LED-экрана
- физические размеры экрана в метрах: ширина, высота, размеры каждой LED-плоскости;
- точный угол между плоскостями углового экрана либо радиус кривизны для Curved LED;
- разрешение каждой части экрана в пикселях;
- общее рабочее разрешение;
- Pixel Map / LED Canvas — схема расположения пикселей и итоговое рабочее полотно, на которое подаётся контент;
- порядок расположения LED-плоскостей в общем Canvas;
- расположение стыков, разрывов, технологических зон и других особенностей конструкции;
- модель LED-процессора или медиасервера, если это влияет на подготовку файла.
Требования к финальному файлу — Необходимо уточнить:
- точное разрешение файла;
- формат / кодек: например, MP4, MOV, H.264, H.265, ProRes и т. д.;
- частоту кадров: 25 / 30 / 50 / 60 fps;
- требования к битрейту;
- наличие или отсутствие аудио;
- максимальную продолжительность ролика;
- требования к зацикливанию;
- цветовой профиль или другие технические ограничения, если они предусмотрены площадкой.
Если у LED-площадки есть технический шаблон, Canvas Template, тестовый файл или инструкция для production-команд, желательно запросить и передать нам их в оригинальном виде.

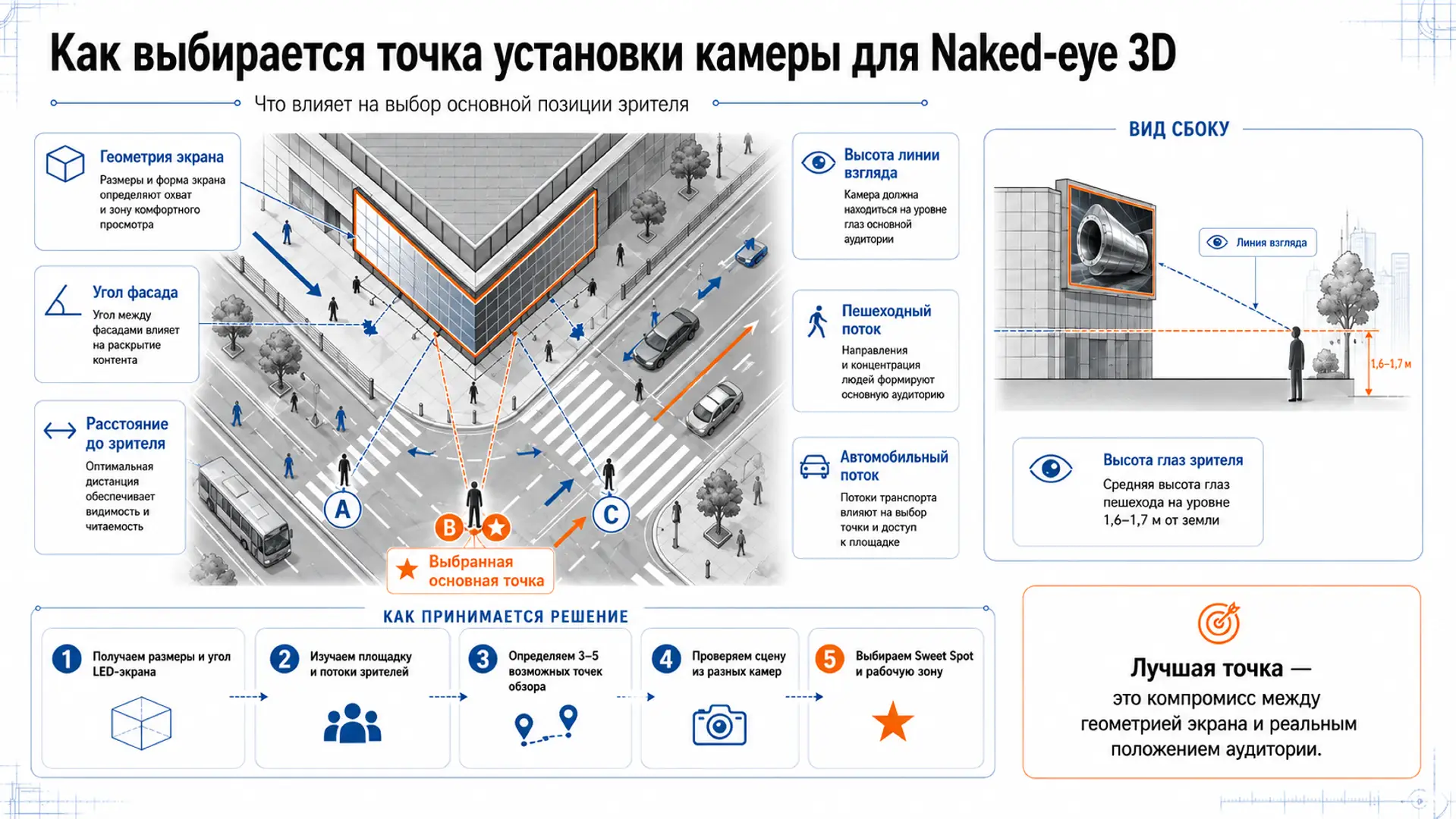

Информация о расположении экрана
Для расчёта перспективы и Sweet Spot нам также необходимы:
- фотографии LED-экрана и здания с разных ракурсов;
- короткое видео площадки;
- точное положение экрана на фасаде;
- высота нижнего и верхнего края экрана от земли;
- примерное расстояние от экрана до зрителей;
- основная зона, откуда люди чаще всего смотрят на экран;
- направление пешеходного и автомобильного потока;
- при наличии — план площадки, схема фасада или архитектурный чертёж.
Эти данные позволяют определить Sweet Spot — расчётную точку просмотра, относительно которой строится основная Naked-eye 3D перспектива.
Помимо технических данных LED-площадки, для разработки ролика нам потребуются материалы бренда.
Логотип и фирменный стиль
- логотип в PNG с прозрачным фоном, изолированный от фона и в максимально высоком разрешении;
- при наличии — логотип в векторном формате SVG / AI / EPS / PDF;
- брендбук или гайдлайн;
- фирменные цвета;
- используемые шрифты;
- дополнительные фирменные элементы и графика.
Текстовая информация
До начала финальной анимации необходимо предоставить утверждённую текстовую часть, включая:
- название компании / бренда;
- рекламный слоган;
- основное сообщение ролика;
- названия продуктов или услуг;
- финальный Call to Action;
- сайт;
- телефон;
- социальные сети;
- QR-код, если он необходим;
- юридические или обязательные рекламные подписи;
- языковые версии текста.
Материалы продукта
Если в ролике должен использоваться конкретный товар, оборудование или объект, необходимо предоставить:
- фотографии продукта в высоком разрешении;
- видео;
- 3D-модели, если они существуют;
- CAD / STEP / OBJ / FBX или другие исходные модели;
- чертежи и размеры;
- изображения упаковки;
- этикетки;
- текстуры;
- фотографии реальных материалов и поверхностей.
Чем точнее исходные материалы, тем выше визуальное соответствие CGI реальному продукту.
Стоимость разработки Naked-eye 3D
Стоимость создания Naked-eye 3D ролика для LED-экрана зависит не только от продолжительности анимации, но и от сложности 3D-сцены, количества объектов, уровня CGI и VFX, геометрии экрана и технических требований конкретной LED-площадки.
Naked-eye 3D ролик 10 секунд
Кинематографичная CGI-анимация с эффектом объёма и визуального выхода объектов за пределы LED-экрана.
Подходит для digital billboards, больших угловых LED-экранов, медиафасадов, выставочных конструкций и 3DOOH-размещений.
Срок производства — до 30 рабочих дней после утверждения концепции, сценария и получения всех необходимых технических параметров LED-экрана.
Подготовительный этап
- Брифинг и анализ задач проекта.
- Изучение продукта, бренда и рекламного сообщения.
- Разработка креативной концепции Naked-eye 3D.
- Подготовка сценария и storyboard.
- Анализ фотографий, видео и расположения LED-площадки.
- Получение и проверка технических параметров экрана: размеры, угол, разрешение, Pixel Map и требования LED-процессора.
- Определение основной точки просмотра Sweet Spot.
- Определение зоны и направления визуального выхода основного 3D-объекта.
- Создание цифровой модели реального LED-экрана.
- Копирайтинг и адаптация рекламных текстов, титров и графики — при необходимости.
3D-производство
- Создание 3D-сцен и виртуального окружения.
- Моделирование до 3 основных 3D-объектов стандартной сложности.
- Текстурирование и разработка материалов.
- Настройка света, отражений и теней.
- Построение композиции относительно Sweet Spot.
- Анимация продуктов, объектов и элементов сцены.
- Создание эффекта глубины и визуального выхода объекта за пределы экрана.
- Motion Design и кинетическая типографика.
- Создание финального packshot.
- Композитинг и цветокоррекция.
- Визуальная финализация CGI.
Preview и согласование
- Демонстрация до двух промежуточных версий ролика.
- Внесение до двух раундов правок в рамках утверждённой концепции и сценария.
- Корректировка текста, титров, темпа, графических акцентов и визуальных деталей в пределах согласованного технического задания.
Финализация
- Финальный рендер ролика в согласованном разрешении и формате.
- Подготовка файла для передачи владельцу LED-экрана или рекламной площадке.
- По желанию заказчика — передача исходных материалов после 100% оплаты и предварительного согласования.
- Хранение проекта на серверах студии до 1 месяца после завершения работ.
Стоимость разработки
от 15 000 000 сум (1 200 usd)
*В стоимость входит производство 10-секундного Naked-eye 3D ролика для одной согласованной LED-площадки, в одном итоговом формате, разрешении и Pixel Map.
Финальная стоимость может изменяться в зависимости от сложности проекта, количества сцен, количества 3D-объектов, хронометража, срочности, количества адаптаций и технических требований LED-экрана.
Сложные симуляции — жидкости, разрушения, ткань, большое количество персонажей, сложная техника или фотореалистичные органические модели — рассчитываются отдельно.

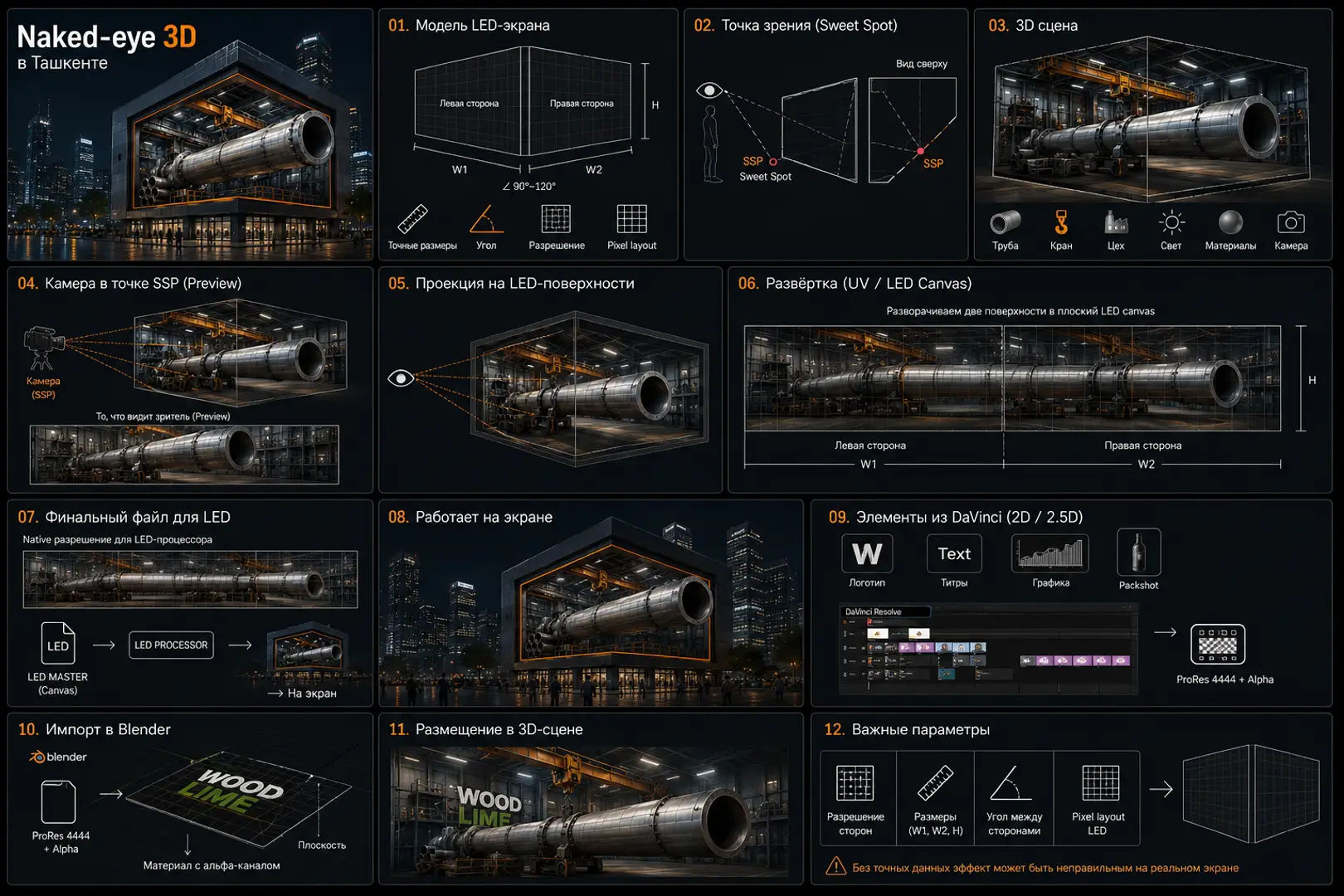

Как работает Naked eye на LED-экранах
Ниже мы наглядно разобрали ключевые принципы Naked-eye 3D: какие LED-экраны подходят для технологии, как определяется Sweet Spot, зачем нужны Pixel Map и LED Canvas, почему меняется перспектива и как создаётся финальный LED Master. Все этапы проиллюстрированы, чтобы вы могли быстро понять, как работает технология на реальном экране.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О NAKED-EYE 3D (FAQ)
Здесь вы найдёте ответы на самые популярные вопросы о производстве, FAQ по Naked-eye 3D
Что такое Naked-eye 3D?
Naked-eye 3D — это специальный 3D-контент для LED-экранов, который создаёт иллюзию реального объёма без использования очков или других устройств. Эффект строится за счёт правильно рассчитанной перспективы, глубины сцены, геометрии LED-экрана, света, теней и положения зрителя.
В отличие от обычного 3D-ролика, Naked-eye 3D создаётся под конкретный экран и его физические параметры.

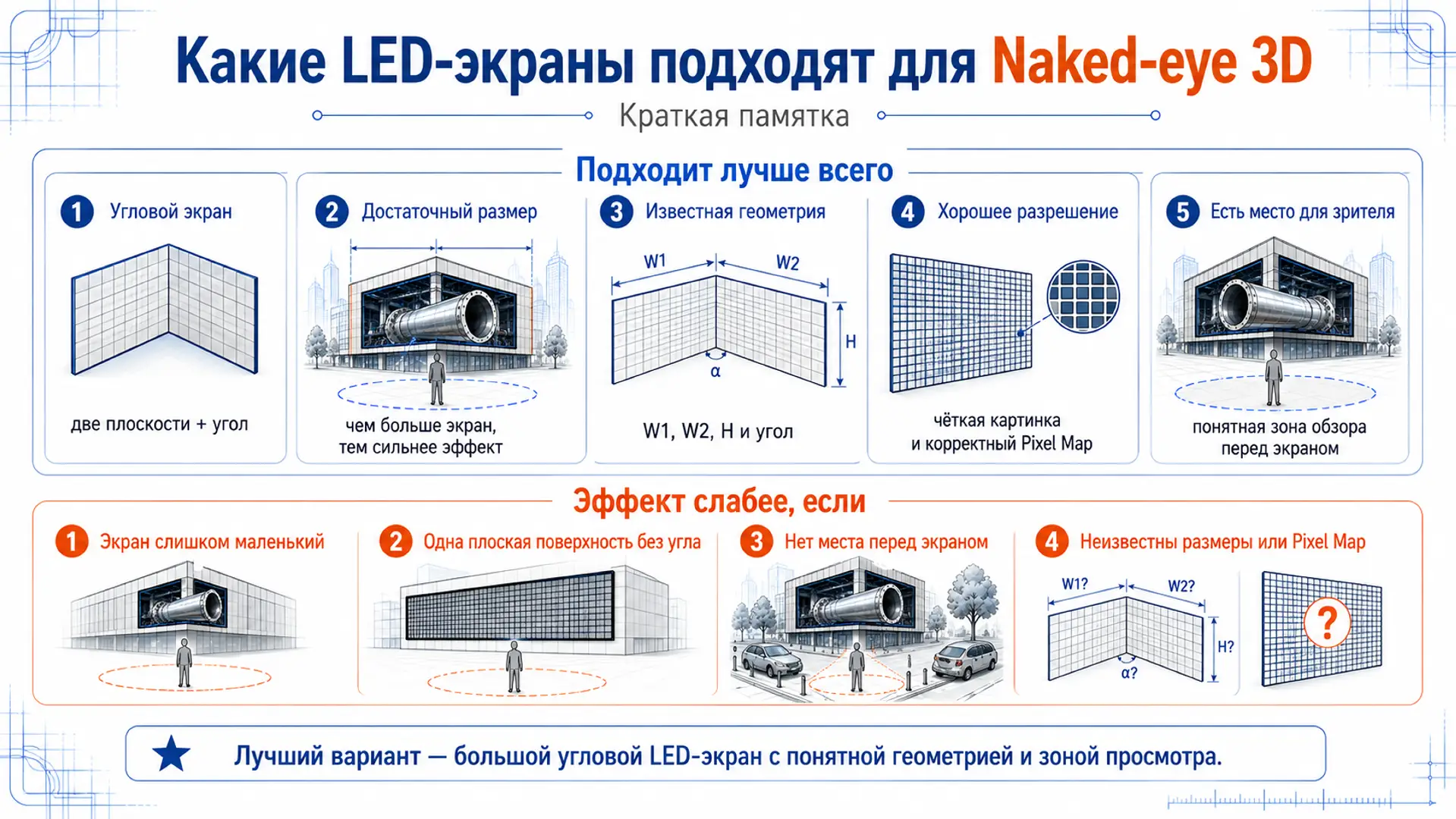

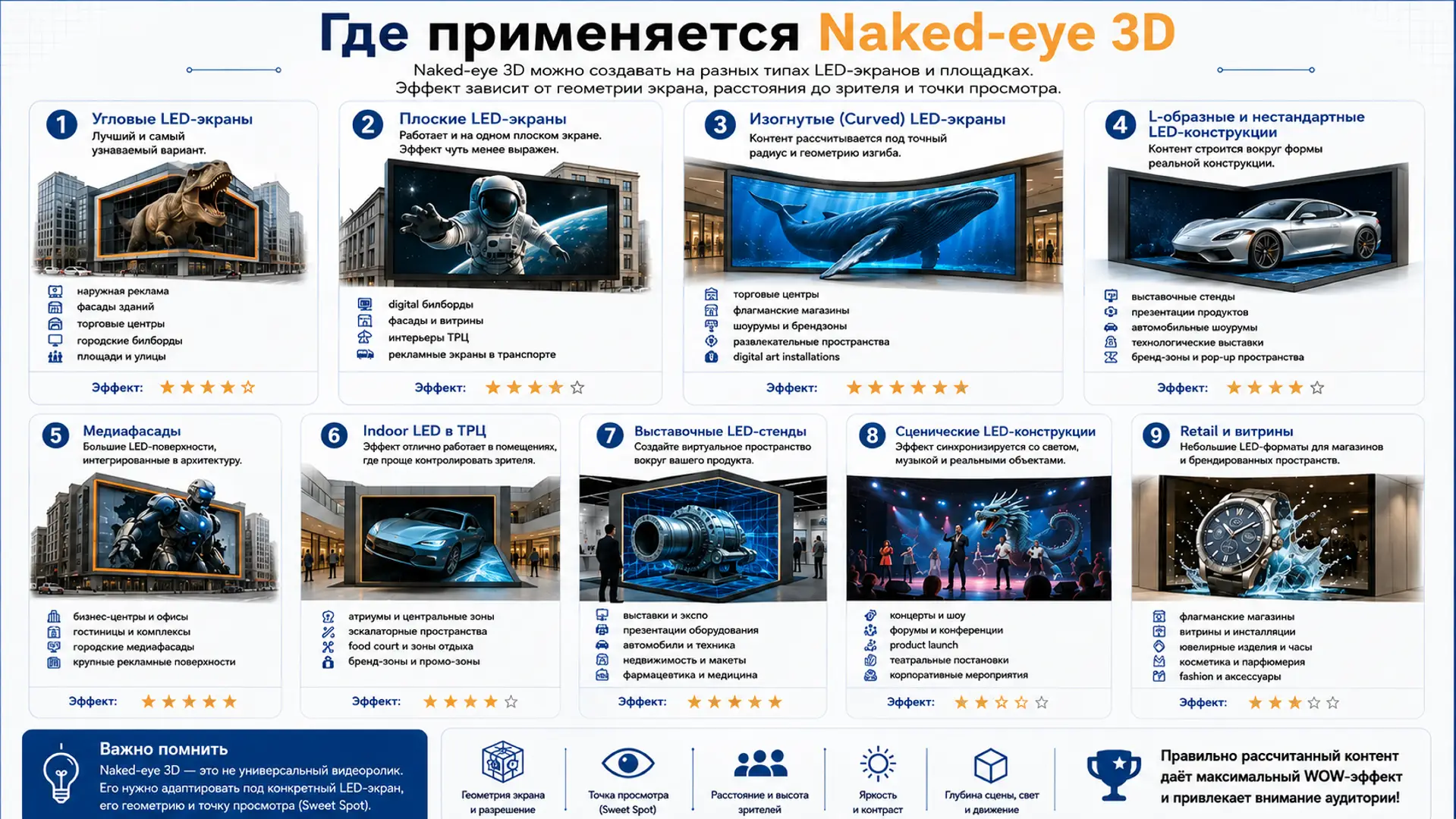

Какие LED-экраны подходят для Naked-eye 3D?
Наиболее выразительный эффект обычно достигается на:
- больших угловых LED-экранах;
- curved LED-экранах;
- L-образных и нестандартных LED-конструкциях;
- крупных цифровых билбордах;
- медиафасадах;
- выставочных LED-стендах;
- indoor LED-экранах в торговых центрах и бренд-зонах.
Naked-eye 3D можно реализовать и на плоском LED-экране, однако глубина и эффект «выхода» объекта обычно менее выражены.
Можно ли сделать Naked-eye 3D на плоском LED-экране?
Да, но визуальный эффект обычно отличается от угловых или curved LED-конструкций.
На плоском экране объём создаётся за счёт:
- глубины виртуальной сцены;
- перспективы;
- теней;
- перекрытий;
- виртуальной рамки;
- движения объекта к зрителю.
Такой вариант может выглядеть очень эффектно, но обычно имеет меньшую пространственную глубину, чем большой угловой LED-экран.

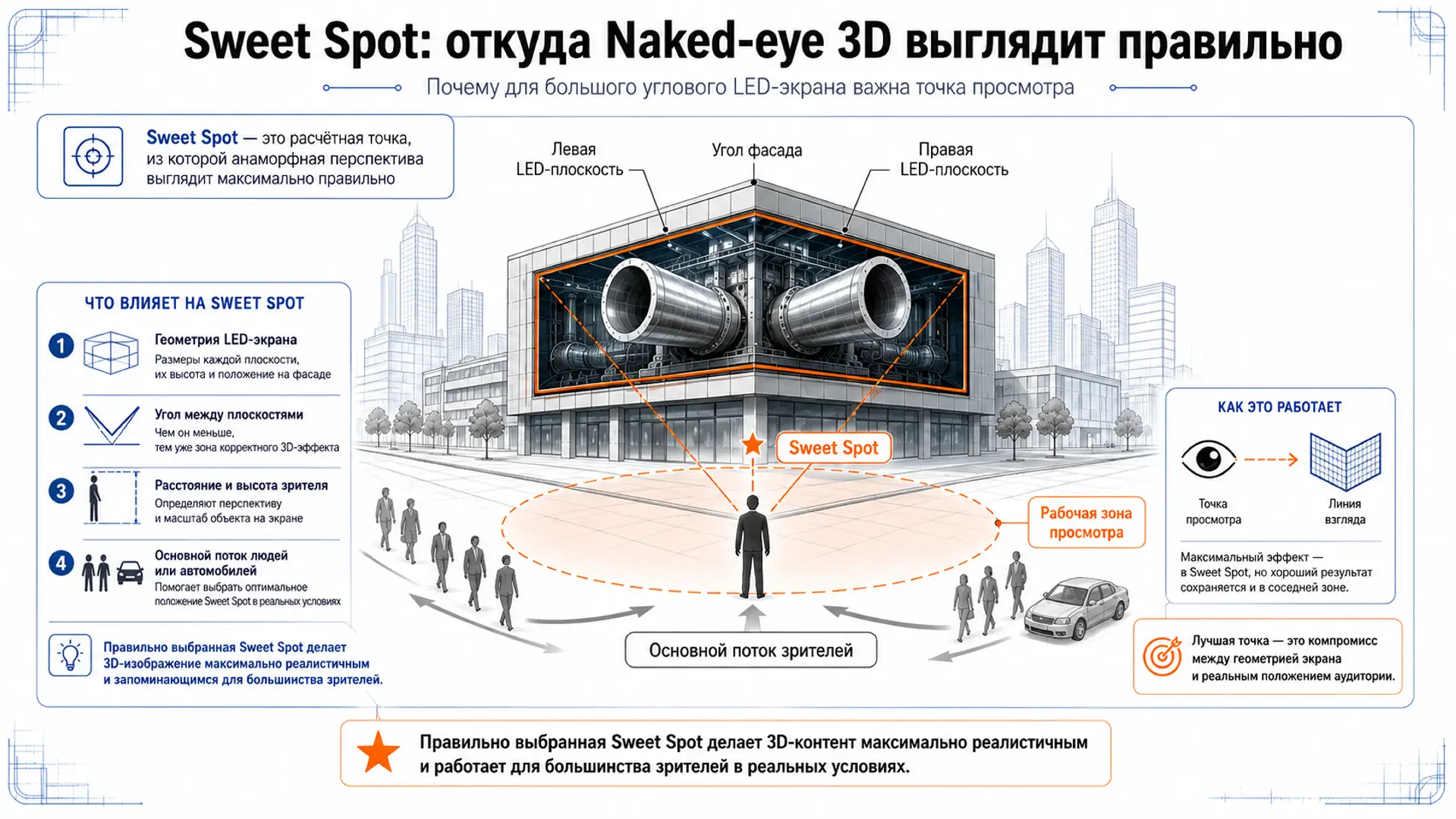

Что такое Sweet Spot?
Sweet Spot — это расчётная точка или зона просмотра, из которой Naked-eye 3D выглядит наиболее естественно и объёмно.
При выборе Sweet Spot учитываются:
- геометрия LED-экрана;
- угол между его поверхностями;
- высота экрана;
- расстояние до зрителей;
- высота линии взгляда;
- основной пешеходный или автомобильный поток.
Именно относительно этой точки рассчитывается основная перспектива 3D-сцены.

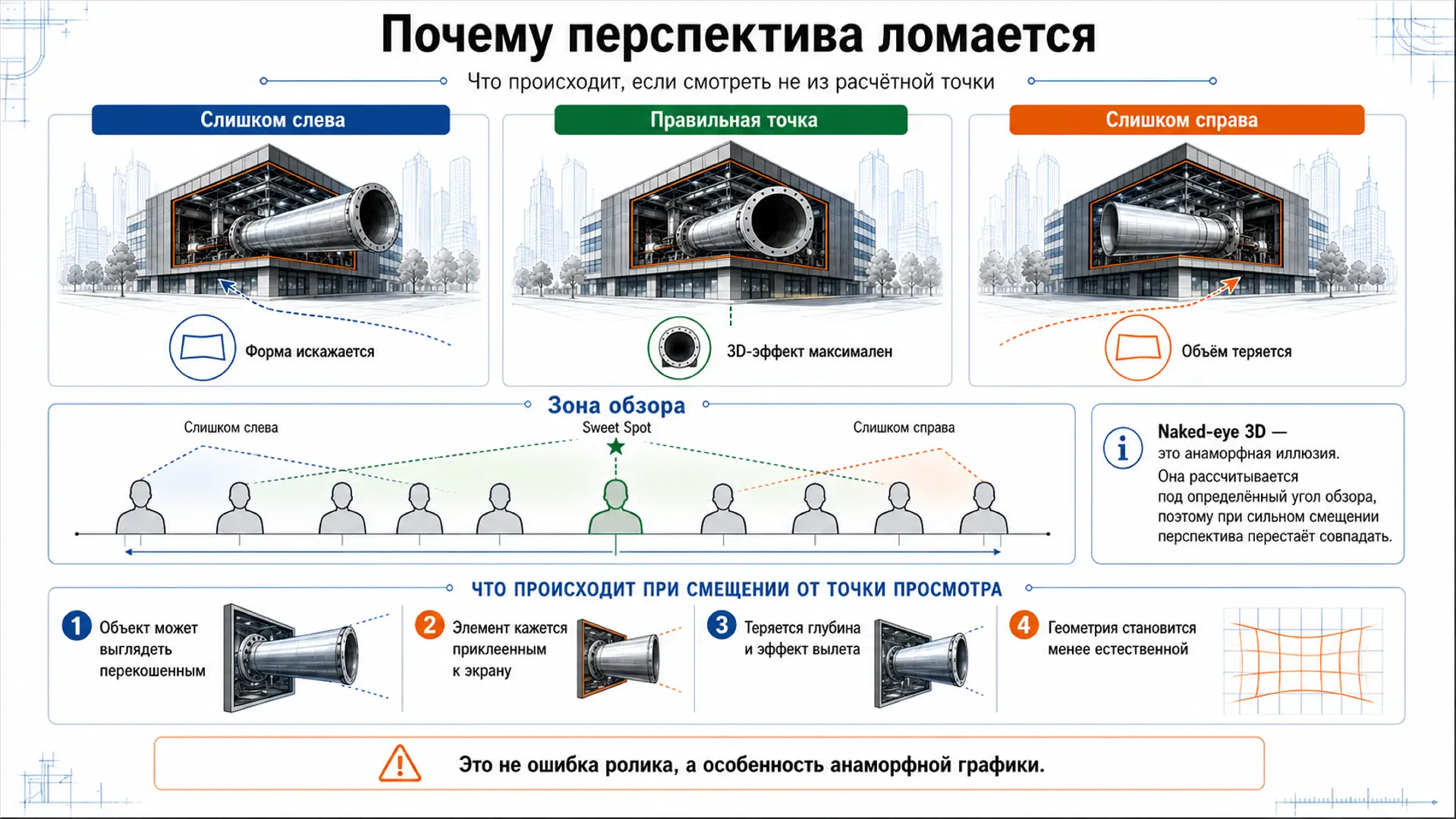

Почему 3D-эффект меняется при просмотре сбоку?
Naked-eye 3D основан на перспективной оптической иллюзии.
Контент рассчитывается под определённый угол наблюдения, поэтому при сильном смещении зрителя в сторону перспектива начинает восприниматься иначе.
Объект может:
- выглядеть менее объёмным;
- казаться вытянутым;
- визуально «прилипать» к экрану;
- частично терять эффект выхода за пределы LED-поверхности.
Это не ошибка ролика, а нормальная особенность технологии perspective-based 3D.

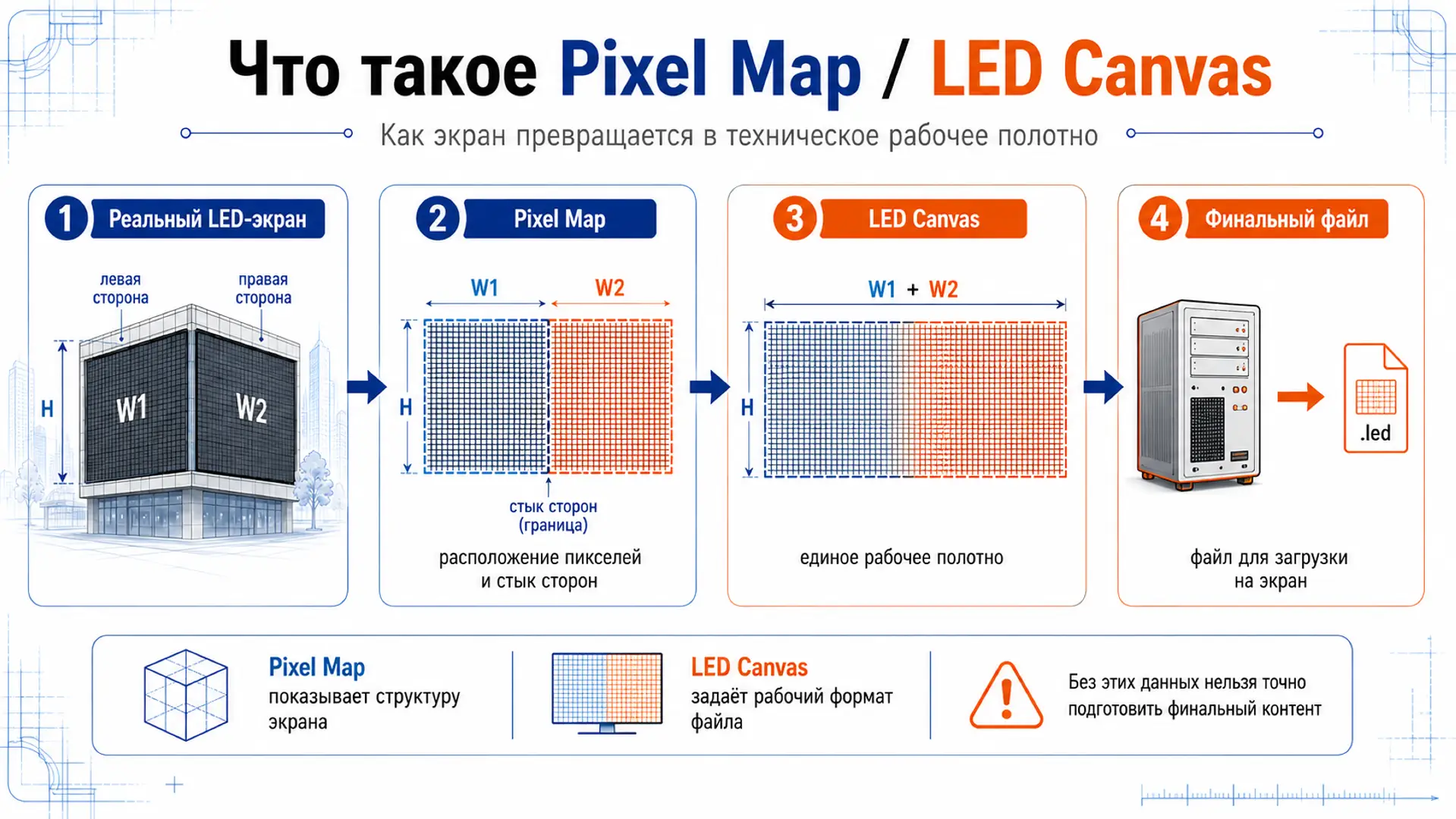

Что такое Pixel Map и зачем он нужен?
Pixel Map — это техническая карта, которая показывает, как физические пиксели и отдельные LED-поверхности расположены в общей системе экрана.
Pixel Map помогает понять:
- разрешение каждой части экрана;
- расположение левой и правой LED-плоскостей;
- место стыка;
- порядок размещения поверхностей;
- итоговую структуру рабочего видеофайла.
Без корректного Pixel Map невозможно точно подготовить финальный контент для сложного LED-экрана.
Что такое LED Canvas?
LED Canvas — это рабочее цифровое полотно, соответствующее структуре реального LED-экрана.
Именно в этот Canvas размещается финальный контент перед передачей в LED-процессор или медиасервер.
Если экран состоит из нескольких поверхностей, LED Canvas объединяет их в один технический формат.

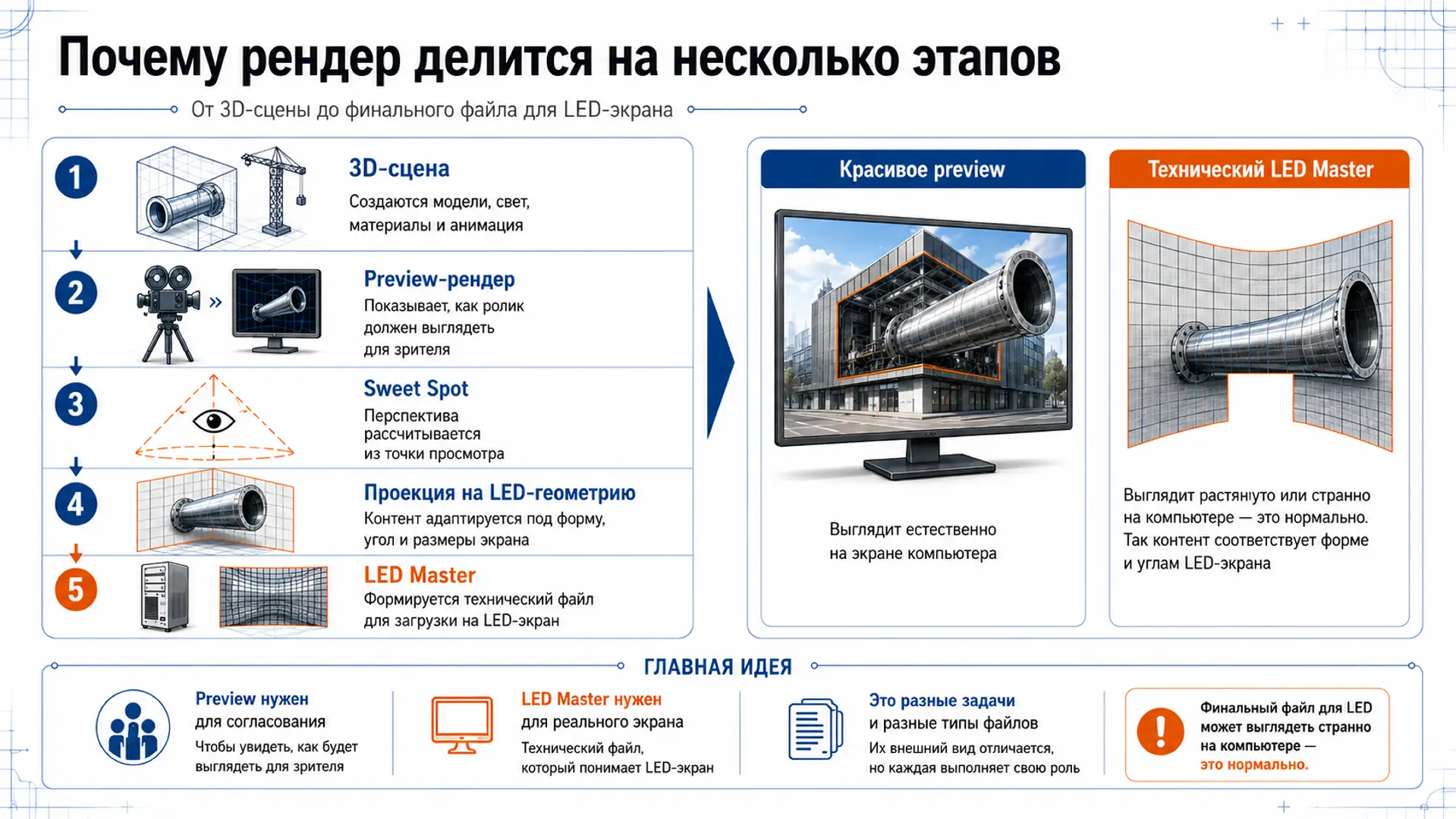

Чем Preview отличается от LED Master?
Preview — это визуальная версия ролика, показывающая, как Naked-eye 3D будет выглядеть для зрителя из расчётной точки.
Она используется для:
- согласования концепции;
- проверки композиции;
- оценки масштаба объекта;
- проверки движения и перспективы.
LED Master — это технический финальный файл, подготовленный под реальное разрешение, Pixel Map и геометрию LED-экрана.
На обычном мониторе LED Master может выглядеть растянутым или искажённым — это нормально. После вывода на реальный экран геометрические искажения компенсируются.
Какие параметры LED-экрана нужны для начала работы?
Для корректного создания Naked-eye 3D желательно получить:
- физические размеры каждой LED-плоскости;
- высоту экрана;
- угол между поверхностями или радиус изгиба;
- разрешение каждой части экрана;
- общее разрешение;
- Pixel Map;
- LED Canvas;
- расположение экрана на здании;
- фото и видео площадки;
- предполагаемую зону просмотра;
- требования LED-процессора;
- допустимые видеоформаты, fps и кодеки.
Чем точнее исходные данные, тем точнее будет финальная перспектива.
Можно ли перенести один Naked-eye ролик на другой экран?
Как правило, без адаптации — нет.
Если у нового экрана отличаются:
- размеры;
- форма;
- угол;
- разрешение;
- Pixel Map;
- расположение на фасаде;
- зона просмотра,
контент необходимо пересчитать или адаптировать.
Naked-eye 3D — это не универсальный видеофайл, а контент, подготовленный под конкретную LED-конструкцию.
Сколько времени занимает создание Naked-eye 3D?
Срок зависит от:
- продолжительности ролика;
- количества 3D-сцен;
- сложности моделей;
- уровня CGI;
- симуляций и VFX;
- количества согласований;
- требований конкретного LED-экрана.
Для рекламного Naked-eye 3D ролика срок производства обычно составляет до 30 рабочих дней после утверждения концепции и получения всех технических данных LED-площадки.
Какие материалы должен предоставить заказчик?
Для начала работы желательно предоставить:
- логотип в высоком разрешении;
- предпочтительно SVG, AI, EPS или PDF;
- при отсутствии вектора — PNG с прозрачным фоном;
- брендбук;
- фирменные цвета;
- тексты и слоганы;
- сайт, телефон и контакты;
- изображения продукта;
- фотографии и видео;
- 3D-модели, если они существуют;
- технические чертежи или CAD-файлы.
Это позволяет максимально точно воспроизвести продукт и фирменный стиль в CGI.
Доверьте ваш проект
профессионалам своего дела!
